CADモデル

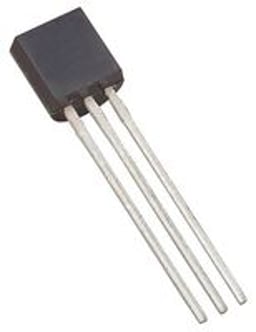

製造元 Texas Instruments UA78L08ACLP のシンボル、フットプリント、3D STEPモデルを信頼できるパートナーからダウンロードする
| ソース | eCAD | mCAD | ファイル |
|---|---|---|---|
 EE Concierge | シンボルフットプリント | ||
 SnapEDA | フットプリント | ダウンロード | |
 Ultra Librarian | シンボルフットプリント | ダウンロード |
CADモデルをダウンロードする際に、パートナーサイトが新しいタブで開きます。
OctopartからCADモデルをダウンロードすることにより、お客様は弊社の利用規約とプライバシーポリシーに同意したものとみなされます。
代替部品
Price @ 1000
$ 0.728
$ 0.093
$ 0.093
Stock
405,840
1,125,904
1,125,904
Authorized Distributors
3
6
6
Min Input Voltage
10.5 V
10.5 V
10.5 V
Max Input Voltage
23 V
23 V
23 V
Polarity
Positive
Positive
Positive
Output Type
Fixed
Fixed
Fixed
Number of Regulators
1
1
1
Output Voltage
8 V
8 V
8 V
Output Current
100 mA
100 mA
100 mA
Dropout Voltage
1.7 V
1.7 V
1.7 V
Power Supply Rejection Ratio (PSRR)
46 dB
45 dB
45 dB
サプライチェーン
Lifecycle StatusProduction (Last Updated: 2 years ago)
Manufacturer Lifecycle StatusACTIVE (Last Updated: 3 days ago)
エンジニアリングリソース
Texas InstrumentsUA78L08ACLPの評価キットとリファレンスデザインを表示します。
評価キット
説明
Texas Instruments UA78L08ACLPの詳細は販売業者から提供されます。
MPC8xx Microprocessor IC MPC8xx 1 Core, 32-Bit 50MHz 357-PBGA (25x25)
UA78L08 Bulk Through Hole Over Current Over Temperature Reverse Polarity Short Circuit voltage regulator linear 1.7V 5.34mm 100mA 0C~125C
IC, LINEAR VOLTAGE REGULATOR, 8V, TO-92;; IC, LINEAR VOLTAGE REGULATOR, 8V, TO-92; Primary Input Voltage:14V; Output Voltage Max:8V; Output Voltage Fixed:8V; Dropout Voltage Vdo:1.7V; No. of Pins:3; No. of Outputs:1; Output Current:100mA; Operating Temperature Min:0°C
Regulator, Ldo, Fixed, 8V, To-92-3; Fixed Output Voltage Nom.:8V; Adjustable Output Voltage Min:-; Adjustable Output Voltage Max:-; Input Voltage Min:10.5V; Input Voltage Max:23V; Product Range:7808 Voltage Regulators; Output Rohs Compliant: Yes |TEXAS INSTRUMENTS UA78L08ACLP
The uA723 is a precision integrated-circuit voltage regulator, featuring high ripple rejection, excellent input and load regulation, excellent temperature stability, and low standby current. The circuit consists of a temperature-compensated reference-voltage amplifier, an error amplifier, a 150-mA output transistor, and an adjustable-output current limiter. The uA723 is designed for use in positive or negative power supplies as a series, shunt, switching, or floating regulator. For output currents exceeding 150 mA, additional pass elements can be connected as shown in Figures 4 and 5. The uA723C is characterized for operation from 0oC to 70oC.
メーカーの別名
Texas Instrumentsは世界中でいくつかのブランドを持っており、販売業者が代替名として使用するかもしれません。 Texas Instruments は以下の名前でも知られているかもしれません：
- TI
- TEXAS
- TEXAS INST
- TEXAS INSTR
- TEXAS INSTRUMENT
- TEXAS INSTRUMENTS INC
- TEXAS INS
- TEXAS INSTRU
- TEXAS INSTRUMEN
- TI/NS
- TEX
- Texas Instruments (TI)
- TEXASIN
- TEXAS INSTRUMENTS INCORPORATED
- TEXINS
- TEXAS INTRUMENTS
- TEAXS
- TEXASI
- TEXAS INSTRUM
- TI Texas Instruments
- TEXAS USD
- TEXAS INSRUMENTS
- TEXAS INSRUMENT
- TEXAS INSTUMENTS
- TI-ROHS
- Texas Instr.
- Texas Instruments Inc.
技術仕様
Physical
Case/PackageTO-92
Number of Pins3
Weight213.188414 mg
Technical
Accuracy5 %
Current Rating100 mA
Dropout Voltage1.7 V
Max Input Voltage23 V
Max Operating Temperature125 °C
Max Output Current100 mA
Max Output Voltage8 V
Min Input Voltage10.5 V
Min Operating Temperature-40 °C
Min Output Voltage8 V
Nominal Output Voltage8 V
Number of Channels1
Number of Outputs1
Number of Regulators1
Output Current100 mA
Output TypeFixed
Output Voltage8 V
Output Voltage Accuracy5 %
PolarityPositive
Power Supply Rejection Ratio (PSRR)46 dB
Quiescent Current6 mA
Dimensions
Height5.34 mm
Length4.3 mm
Thickness3.6 mm
Width4.3 mm
