CADモデル
製造元 Panasonic EEUFR1V221 のシンボル、フットプリント、3D STEPモデルを信頼できるパートナーからダウンロードする
| ソース | eCAD | mCAD | ファイル |
|---|---|---|---|
 Component Search Engine | シンボルフットプリント | 3D | ダウンロード |
 SnapEDA | フットプリント | ダウンロード | |
 Ultra Librarian | シンボルフットプリント | ダウンロード |
CADモデルをダウンロードする際に、パートナーサイトが新しいタブで開きます。
OctopartからCADモデルをダウンロードすることにより、お客様は弊社の利用規約とプライバシーポリシーに同意したものとみなされます。
代替部品
Price @ 1000
$ 0.136
$ 0.164
$ 0.164
Stock
302,876
592,916
592,916
Authorized Distributors
6
6
6
Capacitance
220 µF
220 µF
220 µF
Mount
-
Through Hole
Through Hole
Case/Package
Radial
Radial
Radial
Voltage Rating (DC)
35 V
35 V
35 V
Tolerance
20 %
20 %
20 %
ESR (Equivalent Series Resistance)
-
-
-
Life (Hours)
6000 hours
8000 hours
8000 hours
Ripple Current
665 mA
472.5 mA
472.5 mA
Height - Seated (Max)
-
13.0048 mm
13.0048 mm
関連部品
PanasonicEEUFR1E221
Cap Aluminum Lytic 220uF 25V 20% (8 X 11.5mm) Radial 3.5mm 950mA 6000h 105 Bulk
NIC ComponentsNRSZ221M35V10X16F
NRSZ Series 220 uF 35 V 20 % Radial Miniature Aluminum Electrolytic Capacitor
説明
Panasonic EEUFR1V221の詳細は販売業者から提供されます。

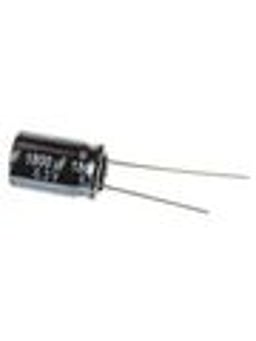

Cap Aluminum Lytic 220uF 35V 20% (8 X 11.5mm) Radial 3.5mm 950mA 6000h 105 Bulk
Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 35V, 20% +Tol, 20% -Tol, 220uF, Through Hole Mount
Aluminum Electrolytic Capacitors, 220uF, 35V, -40 to 105¡C
Panasonic SCT
メーカーの別名
Panasonicは世界中でいくつかのブランドを持っており、販売業者が代替名として使用するかもしれません。 Panasonic は以下の名前でも知られているかもしれません：
- PAN
- Panasonic Electronic Components
- PANASONI
- Panasonic Electric Works
- PANASON
- PANA
- PANAS
- PANASO
- PANSONIC
- Panasonic Industrial Automation Sales
- PANASONIC INDUSTRIAL
- Panasonic Industrial Devices
- PANASONIC BATTERIES
- PANASONIC CORPORATION
- PANASOINC
- PANASONIC CORP
- PANISONIC
- PANOSONIC
- MATSUSHITA PANASONIC
- PANASONC
- PANASOIC
- AROMAT CORP
- PEW
- PANASONIC/MATSUSHITA
- PANS
- Panasonic Industrial Devices
- Panasonic Corporation of North America
技術仕様
Physical
Case/PackageRadial
Number of Terminals2
Technical
Capacitance220 µF
Dissipation Factor12 %
Impedance56 mΩ
Leakage Current77 µA
Life (Hours)6000 hours
Max Operating Temperature105 °C
Min Operating Temperature-40 °C
PackagingBulk
Ripple Current665 mA
Ripple Current (AC)950 mA
Schedule B8532220020
TerminationRadial
Tolerance20 %
Voltage35 V
Voltage Rating35 V
Voltage Rating (DC)35 V
Dimensions
Diameter8 mm
Height13 mm
Lead Diameter600 µm
Lead Pitch3.5 mm
Length11.5 mm
Terminal Pitch3.5 mm
