onsemi FDH055N15A
$ 3.765
Production
Prix et stock
Distributeurs agréés
Distributeurs de solutions de stockage non agréés
Revendeurs non agréés
| Distributor | SKU | Min | Pkg | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Avnet | FDH055N15A | 50 | 30 | 2d | ||||||||
| Newark | 46AC0772 | 4 133 | 1 | |||||||||
| Onlinecomponents.com | FDH055N15A | 865 | 30 | Bulk | ||||||||
| Future Electronics | 1073164 | 60 | 450 | Tube | ||||||||
| Master Electronics | FDH055N15A | 865 | 30 |
Historique des stocks
Tendance sur 3 mois : +198%
Modèles CAO
Télécharger le symbole, l’empreinte et le 3D STEP
Pièces de rechange
0 composant disponible
Modèles CAO
Téléchargez les symboles onsemi FDH055N15A, les empreintes et les modèles STEP 3D de nos partenaires de confiance.
| SOURCE | ECAD | MCAD | FICHIERS |
|---|---|---|---|
 Component Search Engine | SymboleEmpreinte | 3D | Télécharger |
 EE Concierge | SymboleEmpreinte | ||
 SnapEDA | Empreinte | Télécharger | |
 Ultra Librarian | SymboleEmpreinte | Télécharger |
Le site partenaire s’ouvrira dans un nouvel onglet lorsque vous téléchargez ses modèles de CAO.
En téléchargeant des modèles de CAO depuis Octopart, vous acceptez nos conditions générales d’utilisation et notre politique de confidentialité.
Chaîne d'approvisionnement
Lifecycle StatusProduction (Last Updated: 4 years ago)
Manufacturer Lifecycle StatusACTIVE (Last Updated: 4 years ago)
Pièces détachées

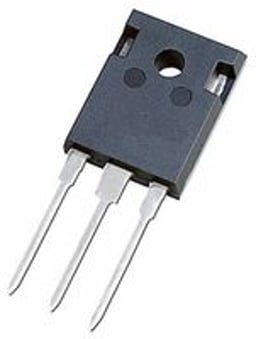

onsemiHUFA75852G3-F085
Power Field-Effect Transistor, 75A I(D), 1-Element, N-Channel, Metal-oxide Semiconductor FET
Descriptions
Descriptions de onsemi FDH055N15A fournies par ses distributeurs.
PowerTrench® MOSFET, N-Channel, 150V, 167A, 5.9mΩ
Transistor MOSFET Array Dual N-CH 150V 167A 3-Pin TO-247 T/R
Power Field-Effect Transistor, 156A I(D), 150V, 0.0059ohm, 2-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, TO-247AB
SAW Filters Tape & Reel (TR) 1 (Unlimited) 6-SMD, No Lead Surface Mount 0.118Lx0.118W 3.00mmx3.00mm Remote Control 0.043 1.10mm 2.2dB 915MHz FILTER SAW 915MHZ 6SMD
MOSFET, N-CH, 150V, 156A, TO-247-3; Transistor Polarity: N Channel; Continuous Drain Current Id: 156A; Drain Source Voltage Vds: 150V; On Resistance Rds(on): 0.0048ohm; Rds(on) Test Voltage Vgs: 10V; Threshold Voltage Vgs: 4V;
This N-Channel MOSFET is produced using Fairchild Semiconductor’s advance PowerTrench® process that has been tailored to minimize the on-state resistance while maintaining superior switching performance.
Alias du fabricant
onsemi possède plusieurs marques à travers le monde que les distributeurs peuvent utiliser comme noms alternatifs. onsemi peut également être connu sous les noms suivants :
- ON Semiconductor
- ONS
- ONSEMICON
- ON SEM
- ON SEMICONDUCTO
- ON SEMICONDUCTORS
- ONSEMIC
- ON Semicondu
- OSC
- ONSE
- ON SEMICOND
- ON Semiconductor / Fairchild
- SCG
- ON Semiconductor Cor
- ON SEMICO
- ONSM
- ON SEMICONDUCTOR CORP
- onsemi / Fairchild
- MOT/ON SEMI
- Fairchild/ONSemiconductor
- ON4
- ON Semiconductor Corporation
- ON Semi - ON Semiconductor
- ON SEMICONDUCT
- ON-SEMI SCG
- ON Semiconductor Inc.
- onsemiconductor
- On Semiconductor Ltd
Historique des stocks
Tendance sur 3 mois : +198%
Modèles CAO
Télécharger le symbole, l’empreinte et le 3D STEP
Pièces de rechange
0 composant disponible
Spécifications techniques
Physical
Case/PackageTO-247
Contact PlatingTin
MountThrough Hole
Number of Pins3
Number of Terminals3
Weight6.39 g
Technical
Continuous Drain Current (ID)156 A
Drain to Source Breakdown Voltage150 V
Drain to Source Resistance5.9 mΩ
Drain to Source Voltage (Vdss)150 V
Element ConfigurationSingle
Fall Time21 ns
Gate to Source Voltage (Vgs)20 V
Input Capacitance9.445 nF
Max Junction Temperature (Tj)175 °C
Max Operating Temperature175 °C
Max Power Dissipation429 W
Min Breakdown Voltage150 V
Min Operating Temperature-55 °C
Number of Channels1
Number of Elements2
Power Dissipation429 W
Rds On Max5.9 mΩ
Rise Time67 ns
Schedule B8541290080
Turn-Off Delay Time71 ns
Turn-On Delay Time35 ns
Dimensions
Height24.75 mm
Length20.82 mm
Width15.87 mm
Conformité
Classification environnementale
China RoHSNon-Compliant
Lead FreeLead Free
Radiation HardeningNo
REACH SVHCNo
RoHSCompliant
Déclarations de conformité
