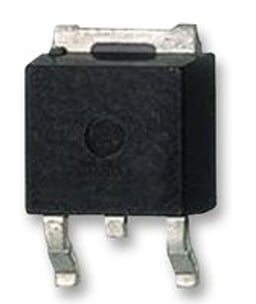

onsemi FDD8780
$ 0.399
Obsolete
Prix et stock
Distributeurs agréés
Distributeurs de solutions de stockage non agréés
Revendeurs non agréés
Historique des stocks
Tendance sur 3 mois : +0.00%
Modèles CAO
Télécharger le symbole, l’empreinte et le 3D STEP
Pièces de rechange
0 composant disponible
Fiches techniques et documents
Téléchargez les fiches techniques et la documentation du fabricant pour onsemi FDD8780.
Modèles CAO
Téléchargez les symboles onsemi FDD8780, les empreintes et les modèles STEP 3D de nos partenaires de confiance.
| SOURCE | ECAD | MCAD | FICHIERS |
|---|---|---|---|
 Component Search Engine | SymboleEmpreinte | Télécharger |
Le site partenaire s’ouvrira dans un nouvel onglet lorsque vous téléchargez ses modèles de CAO.
En téléchargeant des modèles de CAO depuis Octopart, vous acceptez nos conditions générales d’utilisation et notre politique de confidentialité.
Chaîne d'approvisionnement
Lifecycle StatusObsolete (Last Updated: 1 year ago)
Manufacturer Lifecycle StatusOBSOLETE (Last Updated: 1 year ago)
Descriptions
Descriptions de onsemi FDD8780 fournies par ses distributeurs.
PowerTrench® MOSFET, N-Channel, 25V, 35A, 8.5mΩ
N-Channel 25 V 35 A 8.5 mOhm PowerTrench® MOSFET- TO-252AA
Power Field-Effect Transistor, 35A I(D), 25V, 0.012ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, TO-252AA
MOSFET, N CH, 25V, 35A, TO-252AA-3; Transistor Polarity: N Channel; Continuous Drain Current Id: 35A; Drain Source Voltage Vds: 25V; On Resistance Rds(on): 0.0065ohm; Rds(on) Test Voltage Vgs: 10V; Threshold Voltage Vgs: 1.8V;
Rectangular Connectors - Headers, Receptacles, Female Sockets 2 Socket Solder Beryllium Copper Through Hole Bulk Gold Polycyclohexylenedimethylene Terephthalate (PCT), Polyester, Glass Filled 10 CONN SOCKET 10POS 0.1 GOLD PCB
This N-Channel MOSFET has been designed specifically to improve the overall efficiency of DC/DC converters using either synchronous or conventional switching PWM controllers. It has been optimized for low gate charge, low rDS(on) and fast switching speed.
Alias du fabricant
onsemi possède plusieurs marques à travers le monde que les distributeurs peuvent utiliser comme noms alternatifs. onsemi peut également être connu sous les noms suivants :
- ON Semiconductor
- ONS
- ONSEMICON
- ON SEM
- ON SEMICONDUCTO
- ON SEMICONDUCTORS
- ONSEMIC
- ON Semicondu
- OSC
- ONSE
- ON SEMICOND
- ON Semiconductor / Fairchild
- SCG
- ON Semiconductor Cor
- ON SEMICO
- ONSM
- ON SEMICONDUCTOR CORP
- onsemi / Fairchild
- MOT/ON SEMI
- Fairchild/ONSemiconductor
- ON4
- ON Semiconductor Corporation
- ON Semi - ON Semiconductor
- ON SEMICONDUCT
- ON-SEMI SCG
- ON Semiconductor Inc.
- onsemiconductor
- On Semiconductor Ltd
Historique des stocks
Tendance sur 3 mois : +0.00%
Modèles CAO
Télécharger le symbole, l’empreinte et le 3D STEP
Pièces de rechange
0 composant disponible
Spécifications techniques
Physical
Case/PackageTO-252
MountSurface Mount
Number of Pins3
Number of Terminals2
Weight260.37 mg
Technical
Continuous Drain Current (ID)35 A
Current Rating35 A
Drain to Source Breakdown Voltage25 V
Drain to Source Resistance12 mΩ
Drain to Source Voltage (Vdss)25 V
Element ConfigurationSingle
Fall Time24 ns
Gate to Source Voltage (Vgs)20 V
Input Capacitance1.44 nF
Max Junction Temperature (Tj)175 °C
Max Operating Temperature175 °C
Max Power Dissipation50 W
Min Breakdown Voltage25 V
Min Operating Temperature-55 °C
Number of Channels1
Number of Elements1
Power Dissipation50 W
Rds On Max8.5 mΩ
Resistance8.5 MΩ
Rise Time9 ns
Schedule B8541290080
Threshold Voltage1.8 V
Turn-Off Delay Time43 ns
Turn-On Delay Time7 ns
Voltage Rating (DC)25 V
Dimensions
Height2.517 mm
Length6.73 mm
Width6.22 mm
Fiches techniques et documents
Téléchargez les fiches techniques et la documentation du fabricant pour onsemi FDD8780.
Conformité
Classification environnementale
China RoHSNon-Compliant
Lead FreeLead Free
Radiation HardeningNo
REACH SVHCNo
RoHSCompliant
Déclarations de conformité
