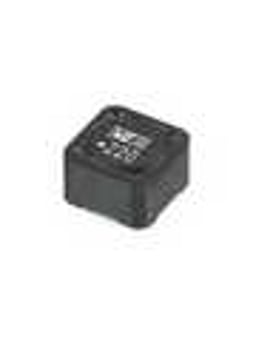

Wurth Elektronik 744777004
$ 1.824
Prix et stock
Distributeurs agréés
Distributeurs de solutions de stockage non agréés
Revendeurs non agréés
Historique des stocks
Tendance sur 3 mois : -9.70%
Modèles CAO
Télécharger le symbole, l’empreinte et le 3D STEP
Pièces de rechange
0 composant disponible
Fiches techniques et documents
Téléchargez les fiches techniques et la documentation du fabricant pour Wurth Elektronik 744777004.
Modèles CAO
Téléchargez les symboles Wurth Elektronik 744777004, les empreintes et les modèles STEP 3D de nos partenaires de confiance.
| SOURCE | ECAD | MCAD | FICHIERS |
|---|---|---|---|
 Component Search Engine | SymboleEmpreinte | 3D | Télécharger |
 EE Concierge | SymboleEmpreinte | ||
 SnapEDA | SymboleEmpreinte | 3D | Télécharger |
Le site partenaire s’ouvrira dans un nouvel onglet lorsque vous téléchargez ses modèles de CAO.
En téléchargeant des modèles de CAO depuis Octopart, vous acceptez nos conditions générales d’utilisation et notre politique de confidentialité.
Pièces détachées
BournsSRR1005-4R7M
Inductor Power Shielded Wirewound 4.7uH 20% 1KHz 25Q-Factor Ferrite 2.5A 0.04Ohm DCR T/R
Wurth Elektronik7447779004
Power Choke Shielded Wirewound 4.7uH 20% 1KHz Ferrite 3.16A 32mOhm DCR T/R
Wurth Elektronik7447789004
Power Choke Shielded Wirewound 4.7uH 20% 1KHz Ferrite 2.9A 35mOhm DCR T/R
Descriptions
Descriptions de Wurth Elektronik 744777004 fournies par ses distributeurs.
Power Choke Shielded Wirewound 4.7uH 20% 1KHz Ferrite 3.2A 40mOhm DCR T/R
POWER INDUCTOR, 4.7UH, 3.2A, 20%; Inductance:4.7µH; RMS Current (Irms):3.2A; Inductor Construction:Shielded; Saturation Current (Isat):4A; Product Range:WE-PD Series; Inductor Case / Package:-; DC Resistance Max:0.04ohm RoHS Compliant: Yes
Inductance uH = 4.7 / Tolerance = ±20 % / Core = Ferrite / Maximum DC Resistance mOhm = 25 / Rated Current A = 3.2 / Self-Resonant Frequency MHz = 37 / Shielding = Shielded / Operating Temperature Min. °C = -40 / Operating Temperature Max. °C = 125 / Pins = 2 / Termination Type = J-Lead / Package Type = 7345 / Series = WE-PD / Length mm = 7.3 / Width mm = 7.3 / Height mm = 4.5 / Packaging = Tape & Reel
Alias du fabricant
Wurth Elektronik possède plusieurs marques à travers le monde que les distributeurs peuvent utiliser comme noms alternatifs. Wurth Elektronik peut également être connu sous les noms suivants :
- WURTH
- Würth Elektronik
- WURTH ELECTRONICS
- Wurth Electronics Inc
- WUERTH ELEKTRONIK
- WUERTH
- WURTH ELEK
- WURTH ELECTRONIK
- Würth
- WURTH ELEKTRONI
- WURTH ELECTRONI
- WURTH ELEKTRO
- WURTH ELEC
- WURTH ELECTRONIC
- WURTH EKEKTRO
- WURTH ELECT
- Wurth Elektronik GmbH & Co KG
- WURTH ELEKTRONIK GMBH & CO KG
- WUERTH ELEKTRONIK GMBH & CO KG
- Würth Elektronik GmbH & Co KG
- WURTH ELEKTRONIK GMBH AND CO KG
- WURTH ELEKTR
- WURTH ELECTRONIC (PCB)
- WURTH ELECKTRONIK
- Würth Elektronik Group
Historique des stocks
Tendance sur 3 mois : -9.70%
Modèles CAO
Télécharger le symbole, l’empreinte et le 3D STEP
Pièces de rechange
0 composant disponible
Spécifications techniques
Physical
Case/PackageNonstandard
Core MaterialFerrite
MountSurface Mount
Number of Pins2
Technical
Ambient Temperature Range High85 °C
Ambient Temperature Range Low-40 °C
CompositionWirewound
Current Rating3.2 A
DC Resistance (DCR)25 mΩ
Inductance4.7 µH
Inductance Tolerance20 %
Max DC Current4 A
Max Operating Temperature125 °C
Min Operating Temperature-40 °C
Saturation Current4 A
Self Resonant Frequency37 MHz
ShieldingShielded
Test Frequency1 kHz
Tolerance20 %
Dimensions
Depth7.3 mm
Height4.5 mm
Height - Seated (Max)4.4958 mm
Length7.3 mm
Width7.3 mm
