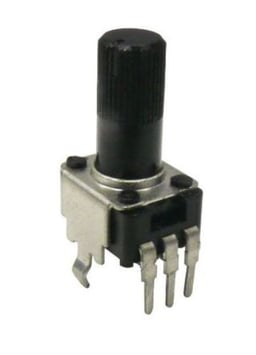

Bourns PTV09A-4015U-B103
$ 0.516
Production
Preis und Lagerbestand
Autorisierte Distributoren
Nicht-autorisierte lagerhaltende Distributoren
Nicht autorisierte Händler
Bestandsverlauf
3-Monats-Trend: -28.87%
CAD-Modelle
Symbol, Footprint und 3D STEP herunterladen
Alternative Teile
0 Teile verfügbar
Datenblätter und Dokumente
Laden Sie Datenblätter und Herstellerdokumentation für Bourns PTV09A-4015U-B103 herunter.
CAD-Modelle
Laden Sie Bourns PTV09A-4015U-B103 Symbol-, Footprint- und 3D-STEP-Modelle von unseren zuverlässigen Partnern herunter.
| QUELLE | eCAD | mCAD | DATEIEN |
|---|---|---|---|
 Component Search Engine | SymbolFußabdruck | 3D | Herunterladen |
Beim Herunterladen der CAD-Modelle wird die Partner-Website in einem neuen Tab geöffnet.
Durch das Herunterladen von CAD-Modellen von Octopart stimmen Sie unseren Allgemeinen Geschäftsbedingungen und unserer Datenschutzrichtlinie zu.
Beschreibungen
Beschreibungen von Bourns PTV09A-4015U-B103, die von den Distributoren bereitgestellt werden.
Potentiometer, Carbon, 0.05W, 10000ohm, 20V, 20% +/-Tol, 1 Turn(s)
Res Carbon Film POT 10K Ohm 20% 0.05W(1/20W) 1(Elec)/1(Mech)Turn 6mm (11.4 X 12.5 X 18.8mm) Pin Bracket Mount/Through Hole
POT, LINEAR, 10K, 0.05W, 20%, KNURLED; Track Resistance:10kohm; No. of Turns:1Turns; Track Taper:Linear; Power Rating:50mW; Resistance Tolerance:± 20%; Product Range:PTV09 Series; Potentiometer Mounting:Through Hole; No. of Gangs:1 RoHS Compliant: Yes
Resistance kOhm = 10 / Tolerance = ±20 % / Power Rating mW = 50 / Number of Turns = 1 / Number of Gangs = 1 / Rotation Angle ° = 280 / Track Taper = Linear / Orientation = Straight / Operating Temperature Min. °C = -10 / Operating Temperature Max. °C = 50 / Shaft Type = Knurled / Shaft Diameter mm = 6 / Shaft Length mm = 15 / Termination Type = PCB Pins / Mounting Type = Panel Mount / Series = PTV09 / Height mm = 6.8
Aliasnamen des Herstellers
Bourns verfügt über mehrere Marken auf der ganzen Welt, die von Händlern als alternative Namen verwendet werden können. Bourns ist möglicherweise auch unter den folgenden Namen bekannt:
- Bourns Inc
- BOURN
- BNS
- BOU
- BOUR
- BOURNES
- TRIMPOT
- BRNS
- BRN
- POT
- Bourns Electronics
- BOUNS
- POWER INNOVATIONS
- BOURNS INC (VA)
- BOURNS AG
- Bourns Incorporated
- POWER INNOVA
- POWER INNOVATION
- BNS/B0007
- Bourns Electronics GmbH
- BOURNS INC TRIMPOT DIV
- bourns net
- BOURNS (MC)
- BOUNRS
- power inno
- Bourns Inc.
Bestandsverlauf
3-Monats-Trend: -28.87%
CAD-Modelle
Symbol, Footprint und 3D STEP herunterladen
Alternative Teile
0 Teile verfügbar
Technische Spezifikationen
Physical
Case/PackageRadial
Contact PlatingTin
MountBrackets, Snap-In, Through Hole
Number of Terminals3
Technical
CompositionCarbon
Max Operating Temperature50 °C
Max Power Dissipation50 mW
Military StandardNot
Min Operating Temperature-10 °C
Number of Gangs1
Number of Turns1
PackagingBulk
Power Dissipation50 mW
Power Rating50 mW
Resistance10 kΩ
Schedule B8533400080
TaperLinear
TerminationPin
Tolerance20 %
TypePotentiometer
Working Voltage20 V
Dimensions
Actuator Diameter5.9944 mm
Actuator Length15.0114 mm
Depth12.5 mm
Height6.8 mm
Length11.4 mm
Width6.8 mm
Datenblätter und Dokumente
Laden Sie Datenblätter und Herstellerdokumentation für Bourns PTV09A-4015U-B103 herunter.
Compliance
Umweltklassifizierung
Radiation HardeningNo
REACH SVHCYes
RoHSCompliant
