価格と在庫
| Distributor | SKU | Min | Pkg | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Avnet | RAA7881532GSP#HB0 | 0 | 2500 | 10h | ||||||||
| Worldway Electronics | RAA7881532GSP#HB0 | 16,860 | 7 | Tape & Reel | 2d | |||||||
| Aztech | RAA7881532GSP#HB0 | 759 | 2d | |||||||||
| QUARKTWIN TECHNOLOGY LTD | RAA7881532GSP#HB0 | 連絡先 | >1wk |
CADモデル
ピンテーブル
番号
カテゴリー
表示名と機能
モデル情報
| 提供： | Renesas |
|---|---|
| リリース日 | Aug 11, 2025 |
| IPC準拠 | IPC-7351B |
| スタイルガイドの改訂 | バージョン 1.0 - Nov 1, 2024 |
| データシートソース | バージョン 1.03 - Oct 2, 2023 |
検証
この部品のスタイルガイドとデータシートに基づいて、3人の独立した電子工学の専門家が以下を作成しました。
- シンボルと2Dフットプリントの3つのバージョン
- 3D STEPモデルの1バージョン（STEP形式AP-214）
- メーカー向けのカラーパレット構成
作成されたすべてのライブラリファイルはレイヤーマッピングに依存せず、設計に簡単にマッピングできます。
作成されたシンボルとフットプリントは、次のチェックを使用して比較されます。
シンボル
自動チェック
- 部品番号
- 主要パラメーター
- パッケージコード
- ピン名/番号
- ピンの種類
手動チェック
- スタイルガイドに従ったピンの構成
フットプリント
自動チェック
- IPC規格
- シルクスクリーンクリアランス
- コートヤードの超過
- パッケージのアウトライン
- 極性マーキング
- パッドのサイズと位置の検証
3D STEPモデル
手動チェック
- 寸法の検証
- カラーパレット準拠
- フォーマット準拠
- 2Dフットプリントへの方向のマッピング
- 2Dフットプリントへの位置検証
最終的な検証プロセスが実行されます。
シンボルとフットプリントが一致する場合：部品はECAD対応として検証されました
シンボルとフットプリントが一致しない場合：上級電子エンジニアがすべての違いを確認し、部品がスタイルガイドとデータシートの要件を満たしていることを確認します
サプライチェーン
Export Control Classification Number (ECCN) CodeEAR99
Harmonized Tariff Schedule (HTS) Code8540000000
Introduction Date2021-08-19
Lifecycle StatusProduction (Last Updated: 1 month ago)
Manufacturer Lifecycle StatusACTIVE (Last Updated: 1 month ago)
説明
Renesas RAA7881532GSP#HB0の詳細は販売業者から提供されます。
RS-485 Interface IC IEC6100 ESD 14LD SOIC,-40+85,5V RS-485 HI VOD TRANS 500KBPS FULL DUP T&R

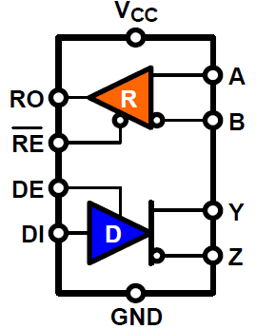

5V Full-Duplex, 1Mbps RS-485/422 Differential Transceiver with ±5kV EFT Immunity and ±10kV ESD Protection
Line Transceiver, 1 Func, 1 Driver, 1 Rcvr, PDSO14
IC TRANSCEIVER FULL 1/1 14SOIC
メーカーの別名
Renesasは世界中でいくつかのブランドを持っており、販売業者が代替名として使用するかもしれません。 Renesas は以下の名前でも知られているかもしれません：
- Renesas Electronics
- Renesas Electronics America Inc
- Renesas Electronics America
- RENESA
- REN
- RENES
- RENESAS TECHNOLOGY CORP
- RENESAS TECHNOLOGY
- Renesas Electronics Corporation
- RENESAS ELECTRONICS CORP
- RENSAS
- RENASAS
- Renesas / Intersil
- RNS
- RENESAS-PB
- RENESASTEC
- RENESES
- Renesas Technology America
- Renesas Design Germany GmbH
- Renesas / IDT
- RENESASE
- RENESAS TECHNOLOGY HONG KONG
- Renesas Electronics Operations Services Limited
- RENEASAS
- RENESAS/M
技術仕様
Physical
Case/PackageSOIC
MSL3
MountSurface Mount
Number of Pins14
Number of Terminals14
Technical
Data Rate1 Mbps
ESD ProtectionYes
Part FamilyRAA788153
Low Level Output Current28 mA
Max Operating Temperature85 °C
Max Supply Current800 µA
Max Supply Voltage5.5 V
Min Operating Temperature-40 °C
Min Supply Voltage4.5 V
Number of Circuits1
Number of Receivers1
Number of Transmitters1
Operating Supply Voltage5 V
Propagation Delay150 ns
Simplex/DuplexFull Duplex
Dimensions
Height0 m
Height - Seated (Max)1.75 mm
Length8.7 mm
Pitch1.3 mm
Terminal Pitch1.27 mm
Width3.9 mm
ドキュメント
Renesas RAA7881532GSP#HB0のデータシートとメーカー資料をダウンロードする。
公式データシート2年前
