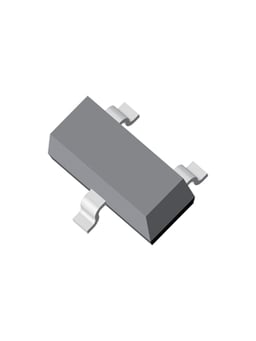

STMicroelectronics BAR18FILM
$ 0.059
Production
Prezzo e stock
Distributori autorizzati
Distributori di stock non autorizzati
Rivenditori non autorizzati
Cronologia dell'inventario
Tendenza a 3 mesi: -1.90%
Modelli CAD
Scarica il simbolo, l'impronta e il 3D STEP
Parti alternative
0 parti disponibili
Schede tecniche e documenti
Scarica le schede tecniche e la documentazione del produttore per STMicroelectronics BAR18FILM.
Modelli CAD
Scarica il simbolo STMicroelectronics BAR18FILM, l'impronta e i modelli STEP 3D dai nostri partner di fiducia.
| FONTE | eCAD | mCAD | FILE |
|---|---|---|---|
 Component Search Engine | SimboloImpronta | Scarica | |
 Ultra Librarian | SimboloImpronta | Scarica |
Il sito del partner si aprirà in una nuova scheda quando si scaricano i modelli CAD
Scaricando i modelli CAD da Octopart, accetti i nostri Termini e condizioni e l'Informativa sulla privacy.
Parti correlate
STMicroelectronicsBAS70-06FILM
BAS70 Series 70 V 70 mA 1000 mV SMT Schottky Barrier Diode -SOT-23
STMicroelectronicsBAS70-05FILM
BAS70-05FILM, DUAL SMT SCHOTTKY DIODE, COMMON CATHODE, 70V 70MA, 3-PIN SOT-23
Descrizioni
Descrizioni di STMicroelectronics BAR18FILM fornite dai suoi distributori.
BAR18 Series 70 mA 410 mV Schottky Diode Surface Mount - SOT-23
DIODE, SCHOTTKY BARRIER, ULTRAFAST, VR 70V, IF 70MA, PKG SOT-23,VF 410MV, CJ 2PF
70 V, 70 mA RF and Ultrafast Switching Signal Schottky Diode
Ciiva
Signal Schottky, 70V, 0.07A, SOT23, RoHS, Tape And Reel
STMicroelectronics SCT
DIODE, SCHOTTKY, SOT-23; Diode Type:Schottky; Repetitive Reverse Voltage Vrrm Max:70V; Forward Current If(AV):30mA; Forward Voltage VF Max:410mV; Diode Case Style:SOT-23; No. of Pins:3; Current If @ Vf:1mA; External Depth:2.5mm; External Length / Height:1.12mm; External Width:3.05mm; Forward Voltage:410mV; Junction Temperature Tj Max:150°C; Package / Case:SOT-23; SMD Marking:D76; Termination Type:SMD; Common Connection:
Schottky Diode; Repetitive Reverse Voltage Max, Vrrm:70V; Package/Case:SOT-23; Forward Current:30mA; Forward Voltage:0.41V; Leaded Process Compatible:Yes; Repetitive Reverse Current:0.2µA ;RoHS Compliant: Yes
Alias del produttore
STMicroelectronics ha diversi marchi in tutto il mondo che i distributori possono utilizzare come nomi alternativi. STMicroelectronics può anche essere conosciuto con i seguenti nomi:
- ST MICRO
- STM
- SGS
- SGS THOMSON
- INMOS
- STMICROE
- STMICROEL
- STMICR
- ST MIC
- ST MICROELECTRONIC
- SGS THOMPSON
- SESCOSEM
- STMICROELECT
- ST8
- STMICROELECTRON
- WAFERSCALE
- SGS-ATES
- ST MICROELECTRONICS SEMI
- ST/SGS
- ST MICROELECTRO
- SGST
- THOMS
- STMICROELE
- WAFERSCALE INTEGRATION INC
- SGS-Thomson Microelectronics
- ST Microeletronics
Cronologia dell'inventario
Tendenza a 3 mesi: -1.90%
Modelli CAD
Scarica il simbolo, l'impronta e il 3D STEP
Parti alternative
0 parti disponibili
Specifiche tecniche
Physical
Case/PackageSOT-23
Contact PlatingTin
MountSurface Mount
Number of Pins3
Number of Terminals3
Weight4.535924 g
Technical
Average Rectified Current70 mA
Capacitance2 pF
Collector Emitter Voltage (VCEO)70 V
Current Rating70 mA
Element ConfigurationSingle
Forward Voltage410 mV
Max Junction Temperature (Tj)150 °C
Max Operating Temperature150 °C
Max Power Dissipation200 mW
Max Repetitive Reverse Voltage (Vrrm)70 V
Max Reverse Leakage Current200 nA
Max Reverse Voltage (DC)70 V
Min Operating Temperature-55 °C
Number of Elements1
Output Current70 mA
PackagingTape and Reel
Peak Reverse Current200 nA
PolarityStandard
Power Dissipation250 mW
Reverse Standoff Voltage70 V
Schedule B8541100070
Voltage Rating (DC)70 V
Dimensions
Height950 µm
Length2.9 mm
Schede tecniche e documenti
Scarica le schede tecniche e la documentazione del produttore per STMicroelectronics BAR18FILM.
Conformità
Classificazione ambientale
China RoHSCompliant
Lead FreeLead Free
Radiation HardeningNo
REACH SVHCYes
RoHSCompliant
